早いもので1年生が入学して2ヵ月半が過ぎました。
今月の初めに、専門学校入学後初めての試練である前期中間試験を終え、もう6月もおしまい。
あと一ヶ月頑張って勉強をすれば、楽しみな一ヶ月間の夏休みへ突入です。

これまで電工ナイフに触れたことがある1年生も、高校の普通科を卒業して入学した1年生も、日本語学校を卒業して入学した留学生も、みんな絶縁電線の絶縁被覆を電工ナイフでむく練習から工事実習は始まります。

そして、ランプレセプタクル、点滅器、パイロットランプの常時点灯、同時点滅、異時点滅などを覚えていきます。

6月の中旬までは、絶縁電線の絶縁被覆むきから、直線接続や終端接続の基本である、ツイストジョイントやネジリ接続を体験し、直径1.6mmの単線に慣れるための練習をします。
そして、より線のアンブレラジョイントで、単線とより線の違い、電線の直径での呼び方、より線の断面積での呼び方を修得します。

そのようにして身に着けた単位作業の応用編として、6月下旬からは単線結線図が与えられ、自分で複線図を書き、作品を完成させて実際に100Vの電源に接続して自主点検をして教員に評価をしてもらうという課題に入ります。

先ず始めはケーブル工事です。
単線結線図からいんぺい配線か露出配線かを読み取り、必要な器具を用意し、連用取付枠に上下間違わないように埋め込み器具を取り付け、Fケーブルの線心がスイッチボックスのゴムブッシングから外に出ないように気をつけながら、100V電源を接続するときも感電しないように真剣にみんな取り組んでいます。

入学当初は緊張した雰囲気が漂っていた1年生ですが、最近は工事実習の授業中に、助手の先生に叱られるぐらい自主的に動き始めることができています。

学校の授業では、叱られることも、失敗することも結構。
卒業後に直面するであろうアクシデントを実習時間等に疑似体験し、叱られた経験や、失敗した経験を卒業後の現場での成功に活かしてくれることができれば、全く問題はありません。

今の時期に経験すべきことをしっかりと経験し、電気技術者として一歩一歩成長してくれることを楽しみにしています。

　10月下旬から始まった金属管工事の実習も、冬休み明けには工事実習教室の既設電線管を利用し、実際の施工現場に近い環境で2グループに別れて作業が錯綜するような状況で行います。

　机上の金属管工事の技能だけではなく、声を掛け合い、呼び線そうにゅう器（スチールワイヤ）を上手に使用できなければ進まない実習課題を行っています。

　それでは、それぞれのグループの様子を見てみましょう。

＜工程表も作成していた”段取りは完璧”グループ＞

事前作成資料を確認しながら施工前の打ち合わせがスタート

グループリーダーを中心に現場の実物を確認しながら確認

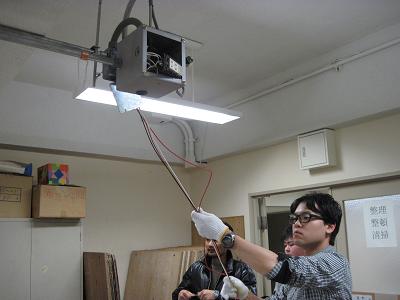

呼び線そうにゅう器のスチールワイヤを金属管に挿入

施工図を確認しながらIV線をスチールワイヤに固定する

声をかけあい確認しながらIV線を通す

差込型電線コネクタを使って通線したIV線を接続

心配そうな先生

ボックスのカバーを閉めて確認作業にとりかかる

＜たたけば響く”臨機応変”グループ＞

グループリーダーの大きな声で打ち合わせ開始
（ひとりだけ左側に離れて呼び線そうにゅう器の確認？）

呼び線そうにゅう器担当者以外は全員で配線方法の確認

「やってみせ、言って聞かせて、させてみせ、ほめてやらねば、人は動かじ」
先生ではありません。仕事と勉強を両立させている学生です

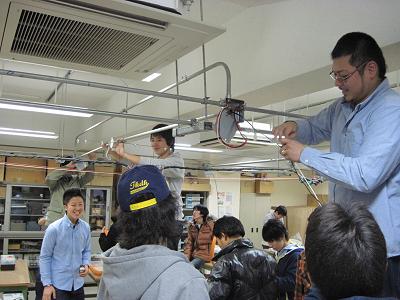

呼び線そうにゅう器担当者の出番です

笑顔で会話を交わしながら作業が進む
手を動かさずみんなに微笑んでる学生がひとり

そして最後はIV線を確実に接続しカバーを閉じて確認に着手

　事前の準備も、作業に対する態度も異なるふたつのグループ。
それでもほぼ同時に作業は完了。

　入学して1年も経たないのに着実に成長している学生たち。
本当に将来が楽しみな「電気工事士のたまご」たちです。

始まる前は長いと思っていた冬休みも、気が付いてみればあっという間に終わってしまいました。

毎週の授業も時間割通りに再び始まり、1年生は進級に向かって、2年生は卒業に向かって、最後の追い込み期間に入りました。

経済産業大臣が認める第二種電気工事士養成施設になっている本校の電気電子学科の授業で、力を入れて取り組んでいるのが「電気工事実習」です。

一般的な電気系学科を持つ学校では、電気回路理論や電子回路の講義で学ぶ理論の検証を行う電気工学系の実験実習の授業があるのは当たり前ですが、本校の1年生は「基礎実験実習」が月曜日の午前中にある他、木曜日と金曜日の午前中は「電気工事実習」があります。2年生は火曜日の午前中に「応用実験実習」がある他、水曜日の午前中に「電気工事実習」があります。
1年生は授業全体の3割近くが電気工事実習の時間になります。
基礎実験実習も含めると、授業全体の4割の時間を電気実験室で過ごすことになります。
これは専門学校だからこそ経験できる、貴重な時間の使い方だと思います。

1年生は、絶縁電線の処理の仕方から始まり、ケーブル工事、金属管工事、そして合成樹脂管工事等を1年間かけてマスターします。

2年生は、立面で1年生のときに学んだ各種工事を再度実習で体験し、体に覚えこませます。
第二種電気工事士養成施設ですから、第二種電気工事士の範囲をきちんとマスターすればそれで十分なのでしょうが、電気工事の世界で第二種電気工事士資格の取得は、電気工事業界のスタート地点に就くことが許されることに過ぎません。

職に就いて経験を積み重ねる過程で、担当できる工事の範囲は、更に広く、そして深くなっていきます。
本校では従来から、卒業生の皆さんが社会に出ても困ることが無いように、電気工事実習では第二種電気工事士の作業には含まれない電気工事の実習も行っています。

卒業判定を最終的に左右する2年生の後期期末試験までの約4か月間は、引き込み工事、リモコンリレー、ネオン工事、シーケンス工事、プログラムリレーなどの実習も行っています。

電気工事士は電気工事ができればそれで良いという職業ではありません。
担当する電気工事に関連する、幅広い設備に関する知識を持っている必要があります。
その上で創意工夫して、お客様の希望を実現する。
これが電気工事の世界です。

卒業が近づいている2年生は電気工事実習で、シーケンス工事に取り組んでいます。
主回路の工事はもうお手のもの。
そして、タイムチャートを見て、操作回路をKIV線でどう組み立てるかということが、現在の2年生の課題です。

単なる電気工事士の育成ではなく、本当に社会で役に立つ電気工事技術者の育成が、本校電気電子学科が目指しているところです。

電気工事士は、今から52年前（昭和35年）の10月に施行された「電気工事士法」で、その独占業務と業務遂行に伴う責任や義務が定められています。

電気工事士法第3条各項では、有する電気工事士「免状」や「認定証」の種類に応じて、従事が可能な電気工事が明確に定められています。
つまり、医師や弁護士の資格が無ければその業務ができないように、電気工事もその工事内容に応じた電気工事士「免状」や「認定証」が無ければ業務に従事することが法律で禁止されています。

「第二種電気工事士免状」については、電気工事士法第4条4項で、免状取得方法として3つの方法が示されています。
それは、

１年生の電気工事実習（１）：金属管工事（１９）の模様です。

まず基礎から・・・飛び散る火花も初めての経験・・・・
工具も正確に、安全に使用できないと良い工事は出来ません。

＊高速カッターで金属管の切断　「うー火花でるー」

＊ねじ切り器で金属管のねじ切り　「うー気持ちよく切れます」

＊ﾊﾟｲﾌﾟﾍﾞﾝﾀﾞによる金属管の曲げ加工　「うーなかなかいい曲がりだ」

＊配線図通りに施工し、美しくできたかチェック　「完璧だ(自己満足)」

　施工する配線図を複線図・施工図に直して、必要な材料積算を行う。材料・機器・工具を準備し、作業開始。施工図通りきれいにできあがったかチェック！完璧だ！！
